Mõtlesin, et teeks mingid korralikumad kleepsud kilpi, enne kui mu paberilipakad ära kaovad. Kohe tekkis küsimus, et kuidas tähistatakse pistikupesade ja valgustite kaitselüliteid? Lisaks tahaks kuidagi mõistlikult märgistada ka kilpi tulevaid kaableid, kaasa arvatud igasugu (liikumis, valgus, jms.) andurid.

Netis on pilte palju, kuid enamasti on seal ukse sees mingi tabel, kus on siis kirjeldatud mis number kaitselüliti midagi teeb. Mina tahaks ukse sisse panna korruse plaani, kus on peal ja tähistatud kõik valgustid, pistikupesad ja kõik muud asjad. Vaatad plaani ja kohe selge, millisest lambist jutt on, selle asemel, et tabelis pikalt konkreetsest asukohast leelotada. Kuid kuidas neid seal nimetada? Pistikupesa nr. 12 võiks olla PP12, kuid lambid/valgustid? On selleks mingi standard, või nimetab igaüks oma asju mistahes lühendiga?

[jyrikg]

Pistikupesa nr 12+ nr13 jne on toiteliin nr1 (näiteks). Selle numbri kirjutad siis oma skeemile (nn tabel ukse sees) ja plaanile ning loomulikult kaablile(markeriga) Kui erinevate liinide harukarpe palju lähestikku juhtub siis ka harukarbi sisse, et 10 aasta pärast suudaks mäletada. Toiteliini numbrid on ka pandud kilbis olevatele kõigile kaabli soontele.

[ping]

... Kui erinevate liinide harukarpe palju lähestikku juhtub siis ka harukarbi sisse, et 10 aasta pärast suudaks mäletada.
Toiteliini numbrid on ka pandud kilbis olevatele kõigile kaabli soontele.

Ma olen iga pistikupesa sisse kirjutanud kaitsme/liini numbri, et kui pistiku pesast välja tõmbad, on kohe number näha.

[Küülaline]

pistikupesa sisse kirjutanud kaitsme/liini numbri

Mis mõte sel on koduses majapidamises?

[dumbuser]

Kuhu sul seda vaja on ? Enda jaoks pane siuke jutt millest kohe aru saad. Kui on näiteks pelleri lampi siis nii panegi. See on kodukasutajale palju lihtsamini aru saada kui mingi plaani pealt midagi taga ajada. Suuremates kohtades on üldiselt korrus, kilbi nimi ja siis kaitsme nimi omavahel kombineeritud mingiks jadaks Edasi on paljudel juhtudel V on valgus, P on pesa, U on UPS jne. Kuidas kellegil meelepärasem on. Pistikupesade ja lampide peale võid ka kodus igasugu kleepekaid laduda kui ikka mitte kottigi muud teha pole. Üldiselt on nende tähistamine selleks, et sa saad vajaliku vidina välja lülitada. Kuidas see tähistatud on see ei koti kedagi kuniks asi on üheselt mõistetav. Aga vbl ma eksin ja kui näiteks elutoas ongi viieses raamis pesad eraldi kaitsmete all ning ka kolm faasi esindatud siis on kogu see tähistamine täiesti vbl, et isegi juba vajalik tegevus. Kaablitele nimede peale sodimine on ainult siis vajalik kui neid puntras kilpi tuleb ja pole veel kuskile ühendatud. Harvematel juhtudel ka siis kui kilpi muudetakse aga muud otstarvet sellel küll pole. Lisaks kui see kaabel on seal 10+ aastat olnud siis pole harvad juhused kus kiri on loetamatuks muutunud kuna tint/pasta on laiali vajunud ja sõnast või numbrist on mingi värviline plönn järgi. Kleepekatel on ka liimi ära kuivanud ja tore kui see ärakukkunud kleepekas üldse veel seal kaabli lähedalgi on.

[Urmas]

Kas mul on piisavalt selgelt arusaadav, et milline kaiste mille jaoks?

[A23]

Kas mul on piisavalt selgelt arusaadav, et milline kaiste mille jaoks?

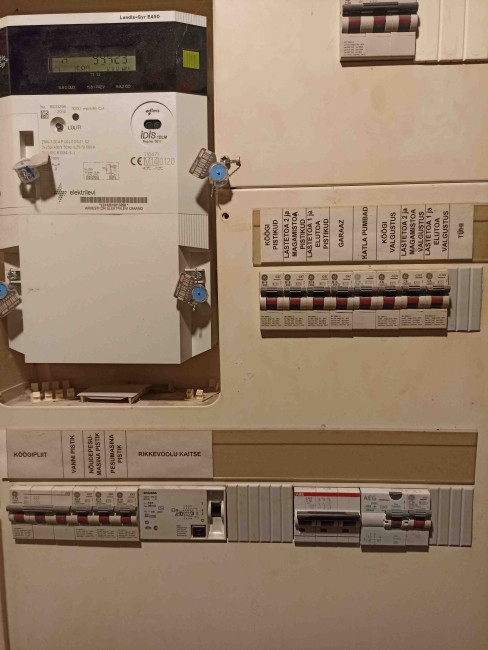

Tähistused kilbis.jpg

On, kui just tead, kumb lastetuba on 1 ja kumb on 2

Mis põhjusel on valgustus C?

[Küülaline]

Mis põhjusel on valgustus C

Mis põhjusel oleks B?

[Urmas]

On, kui just tead, kumb lastetuba on 1 ja kumb on 2

Parafraseering ühest filmist- eit teab ja eit on veel elus.

Mis põhjusel on valgustus C?

Vaat seda ma ei tea, pädevusega elektrik pani.

[juhtmepunt]

Kas mul on piisavalt selgelt arusaadav, et milline kaiste mille jaoks?

Nuuh, ettevaatlikult kobisen, et näopeksu ei saaks Lapsed käivad Sinu elektrikilbi silte lugemas ja õpivad sealt selgeks teadmise, et need seakärsad seinas on pistikud
Ma ise oleks kirjutanud lühendatult nt: "LASTETOA PP-d" jne.

[Prill]

Mul sarnaselt nagu Urmasel, küll enda sildistatud. Need sildisiinid juhtas elektrik, pidada samad olema mida poed kasutavad riiulitel hinnasiltidel, neid elektriasjade poes ei olevat.
Ainuke puudus antud lahenduse puhul kui omanik/üürnik/huviline harrastuselektrik tahab kilbis illegaalseid hooldus- või täiendustöid teha, siis tõstab selle paneeli koos siltidega kõrvale ja vaatab kaitselüliteid&kaablirägastikku ikka tuhmi pilguga, et milline see kaitselüliti nüüd täpselt oli millega majandada vaja..
Kui kaablid ja kaitselülitid on nummerdatud oleks hea numbrit korrata ka siltidel.

[juhtmepunt]

Mis põhjusel on valgustus C?

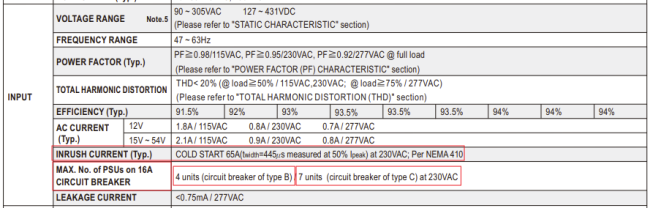

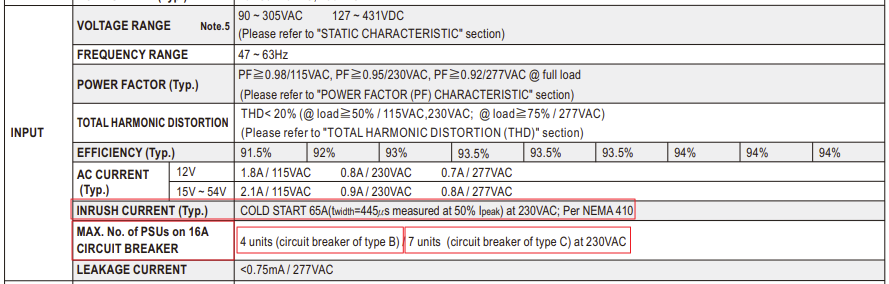

Elektrik mõtles juba kaugele ette. Hetkel Urmasel see praegu vaevalt teemaks, aga kui tahad nt tulevikus keldripimeduses avada "põnevate taimede" kasvatuse, siis LED-valgust kõvasti vaja. LED-toiteplokkidel on aga oma iseärasused. Allpool näidisena 180W 24V LED toiteploki Mean Well HLG-185H-24A spetsifikatsiooni väljavõte 16A kaitselüliti korral. LED-valgustuse ja nende toiteplokkidega tuleb valgustusahelatesse sisse elektrimootorite raskestikäivitumise voolutõuke sarnasus. Õnneks pole see siiski valdava osa kodukasutajate teema, kuna tavakoju paigaldatud valgusteid ühe KL taha vaevalt nüüd kilovati kaupa satub.

[netmaster]

Kuhu sul seda vaja on ? Enda jaoks pane siuke jutt millest kohe aru saad.

pigem enda jaoks jah, kuid kui mõni elukutseline elektrik seda kunagi vaatama tuleb, siis ei tahaks et ta kohe naerma purskaks.

Pistikupesadega polegi nii probleemi. PP on suhteliselt ühesel mõistetav. Aga Lambid/valgustid? Võiks tähistus olla L, või V või veel midagi muud? L ma saan aru võib tähistada ka muid asju. Praegu panin V ja välisvalgustid VV, kuid ma ei mäleta, et oleks migeid V tähti kuskil kilbis näinud.

Kuna mul on terve alumine korrus üks suur köök-elutuba-fuajee, siis seal neid erinevaid kaitsmeid ikka on. Vaatasin kohe, et nende peale üldiselt ei mahu pikk kirjeldus sellest, kus täpselt mingi pesade rivi asub (a'la Köögi tagaseinas vasakus nurgas kapi taga alumine rivi). Tavaliselt jah, pannakse numbritega kuhugi tabelisse, kuid mul on need pesad ja lambid kohati nii laiali, et jutt läheks jube pikaks kus nad kõik asuvad. Palju lihtsam oleks maja plaani peal nad ära tähistada.

On kaks kilpi. Sisenev kaabel ja suured voolud (ahjud, pliidid, jms.) eraldi. Seal ruumi on, ja tähistamisega probleeme pole. Teises seal kohal (4x12 kohta), on kokku 30 6A (valgustus) ja 10A (pistikupesad) kaitselülitit. Lisaks igasugu muud automaatika, jälgimise ja lülitamise jubinaid.

Kaablid on kõik mustad ja nad on kilpi sisenemisel mitmes kihis üksteise all. Muud moodi nad lihtsalt ei mahtunud. Niiet sinna ei saa eriti midagi kirjutada. Plaanin ukse sisse teha tabeli, kus on kaablite järjekord ja kihid tähistatud.

[Urmas]

Nuuh, ettevaatlikult kobisen, et näopeksu ei saaks Lapsed käivad Sinu elektrikilbi silte lugemas ja õpivad sealt selgeks teadmise, et need seakärsad seinas on pistikud

Võtan kriitika omaks ja vabanduseks ehk loete seda, et 18 aastat tagasi olin elektrialases terminoloogias veel lollim kui tänasel päeval. Üht koma teist uut on kõrva taha jäänud ja hallrakkudesse talletatud.

[Küülaline]

Kaablid on kõik mustad

Mis mõttes mustad?

[netmaster]

Musta värvi kestaga, kuhu peale kirjutades midagi paistma ei jää.
Kuna nad on seal mitmes kihis, siis alumiste peale ei saagi kirjutada.

[Urmas]

Võta 10cm jupp valget isoleerteipi, kirjuta selle 5cm osale mida tahad ja keera kahekorra ümber kaabli. Kui ei saa, siis sildid ei pea olema ühel joonel. Või osta ports valgeid nn taimesilte, tee ühte otsa augutorniga auk ja tõmba väikse nipukaga ümber kaabli.

[kunn24]

Musta peale saab kirjutada valgega.
Silte saab ka trükkida Brotheri sildiprinteriga. Kui juba osta, siis ikka õigemaid asju.

[Prill]

Või Temust tellid milliseid aga tahad: https://www.temu.com/search_result.html ... e_sn=10005
https://www.temu.com/ee-en/350pcs-elect ... lorry6z0z8

[Küülaline]

Musta värvi kestaga

Mis kaabli tüüp on? Enamlevinud sisepaigalduse kaablid on küll valge kestaga.

[Urmas]

Või Temust tellid milliseid aga tahad: https://www.temu.com/search_result.html ... e_sn=10005

Jep, neid kaabli külge käivaid silte ma mõtlesingi. Näiteks 7€ eest 260 silti ei ole nagu kallis. https://www.temu.com/ee/4-rulli-260tk-d ... 3ri8792f4e

[netmaster]

Võta 10cm jupp valget isoleerteipi, kirjuta selle 5cm osale mida tahad

loete ka ikka mida ma kirjutan?
Kaablid on pakitud mitmes kihis üksteise kõrvale. Paistab 3-4cm osa. Mingil juhul ma ei keera kõigi nende ümber mingit isoleerpaela või sildista kuidagi teisiti.

Lingid küsivad kõik sisselogimist.

Enamlevinud sisepaigalduse kaablid on küll valge kestaga.

ei mina tea mis ta mark on. Samasuguse ehitusega nagu valge. Mustad olid poes suuremate rullidena vist, või ma isegi ei mäleta miks ma sellise kaabli ostsin. Must sobis tegelikult igale poole paremini, kaasa arvatud tumedale terrassile näiteks.

[Urmas]

Võta 10cm jupp valget isoleerteipi, kirjuta selle 5cm osale mida tahad

loete ka ikka mida ma kirjutan?
Kaablid on pakitud mitmes kihis üksteise kõrvale. Paistab 3-4cm osa. Mingil juhul ma ei keera kõigi nende ümber mingit isoleerpaela või sildista kuidagi teisiti.

Ikka loeme ja saame ka aru nii nagu sa kirjutad. Kas sa ei ole sellele mõelnud, et üks pilt ütleb rohkem kui sada sõna? Kuidas küsitakse nii ka vastatakse.

OT. Miks mõned, kelledel puudub ettenägemisvõime, saavad oma ettenägemisevõime puudumise parandamiseks erinevate soovituste peale "tigedaks"? Või milline emotsioon peaks tekkima peale tsiteeringus sinisega rõhutatud lauset? Jäta meelde, foorumlased ei ole sinu jamas süüdi ja sinu asi on kas aktsepteerida meie soovitusi või mitte!

[netmaster]

Või milline emotsioon peaks tekkima peale tsiteeringus sinisega rõhutatud lauset?

selline emotsioon, et tegelikult ju ei küsitud, kuidas kaablitele silte külge panna. Ma küsisin üldiselt, milliste lühenditega erinevaid asju tähistatakse ja kas selleks on olemas mingi standard. Võibolla ma väljendusin end ebaselgelt, kuid kuidagi kaldus jutt juba mitu postitust järjest hoopis kaablitele siltide kinnitamise poole ja selle peale tekkis mul küsimus, et kas keegi üldse loeb mu postitusi.

Tegelen tihti madalpinge ja optiliste kaablite sildistamisega, selles ei ole küsimus. Mind huvitab mida nende siltide peale kirjutatakse. Jah, võibolla oleks pidanud eraldi rõhutama, et lisaks kirjutamisele ei saa kaablite külge midagi siduda ega kleepida, kuid kuna see polnud üldse algse postituse teema, siis ei tulnud selle peale.

Kuna mul ei olnud plaanis kaablite sildistamisega tegeleda ja kuna kilbi laiali lammutamine lihtsalt pildi tegemiseks tundub veidi ülearune, siis pilti konkreetsetest kaablitest mul pakkuda ei ole.

sinu asi on kas aktsepteerida meie soovitusi või mitte

mida ma peaks tegema soovitustega mida ma ei vaja, või mida minu eelneva jutu põhjal ei ole võimalik rakendada?

[A23]

Tundub, et standard ongi ainult nii nagu algpostis kirjeldasid, et tähised nt F11, FV2, RVK1 ja täpsemad kirjeldused vaja vaadata eraldi paberipatakast.
Mul ka lähiajal kilbi märgistamine ees ja sama mõte, et paneks juba moodulite juurde sellised tähised, millelt kohe aru saada, millega tegemist.
Kui leiad kusagilt mingid (pool)ametlikud tähistuskoodid, anna teada.
