Epoksiidpõranda värvuse muutumine

[maria.terep]

Tere!

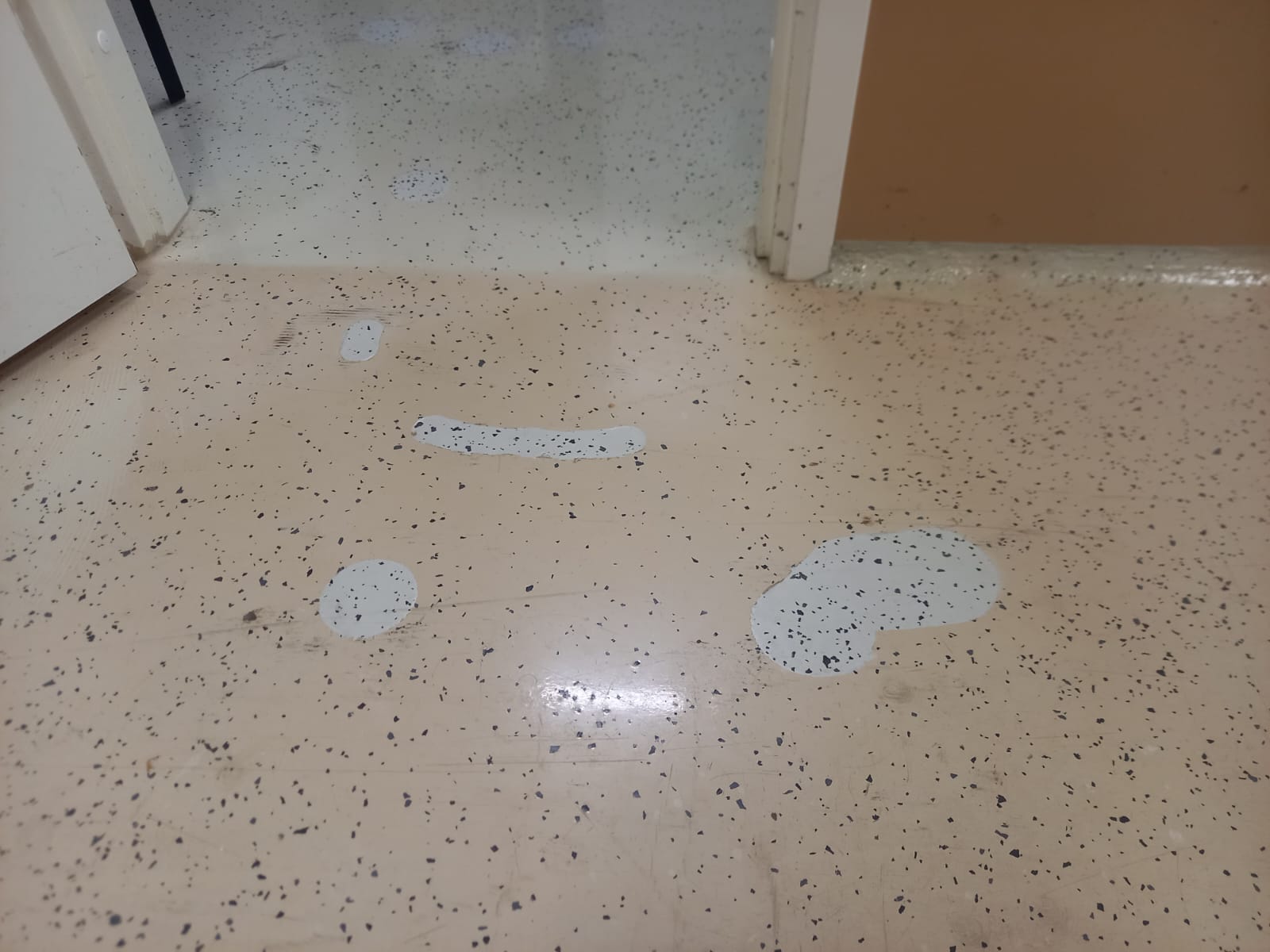

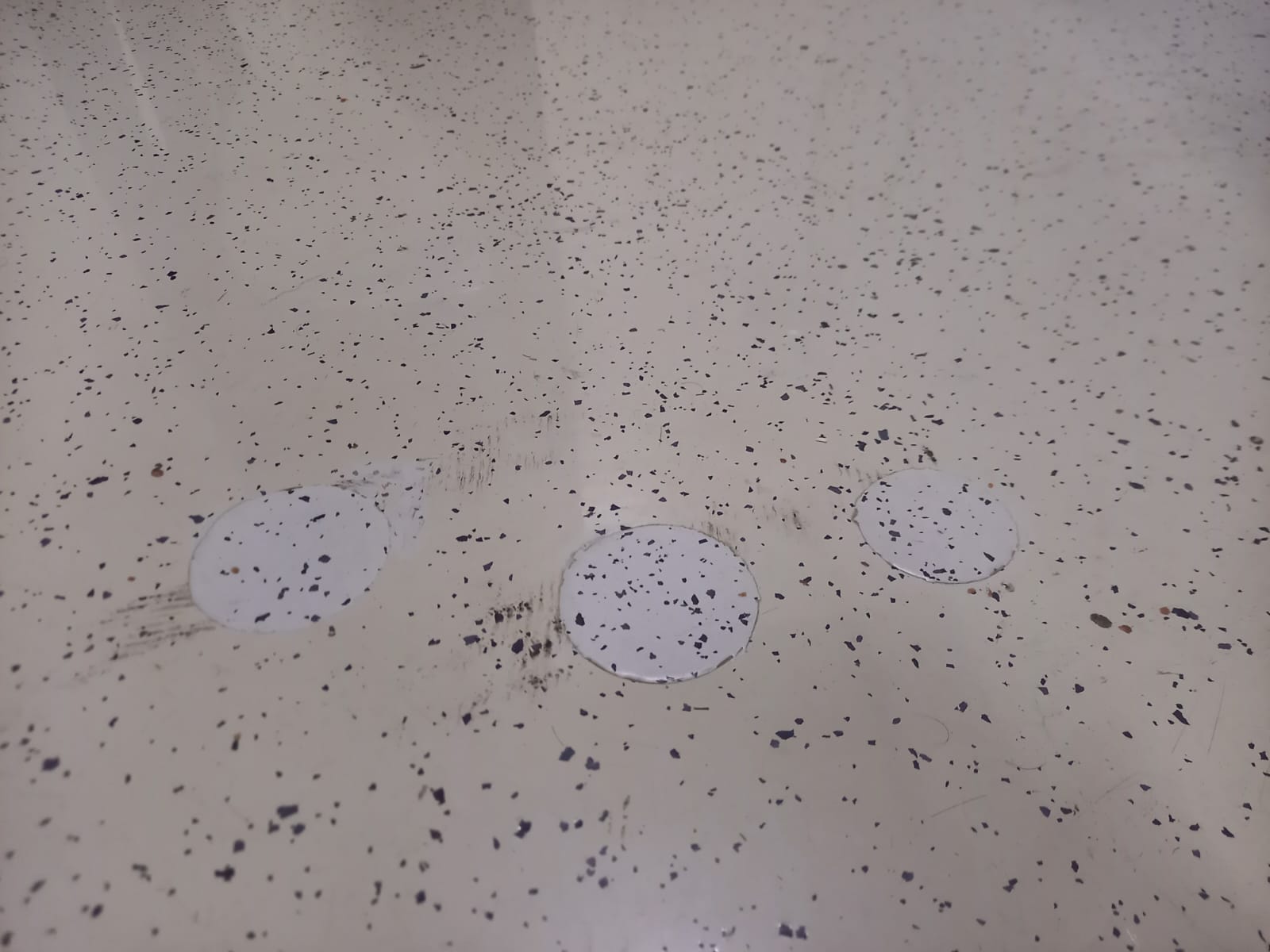

Meetööstushoones valati 2021. aastal uus epoksiidpõrand ühte läbikäigukoridori ja vetsu. Vetsu ukse ette tekkisid mõrad ning need parandati nädal/ 2 nädalat hiljem ära (puuriti augud ja valati uus segu asemele).

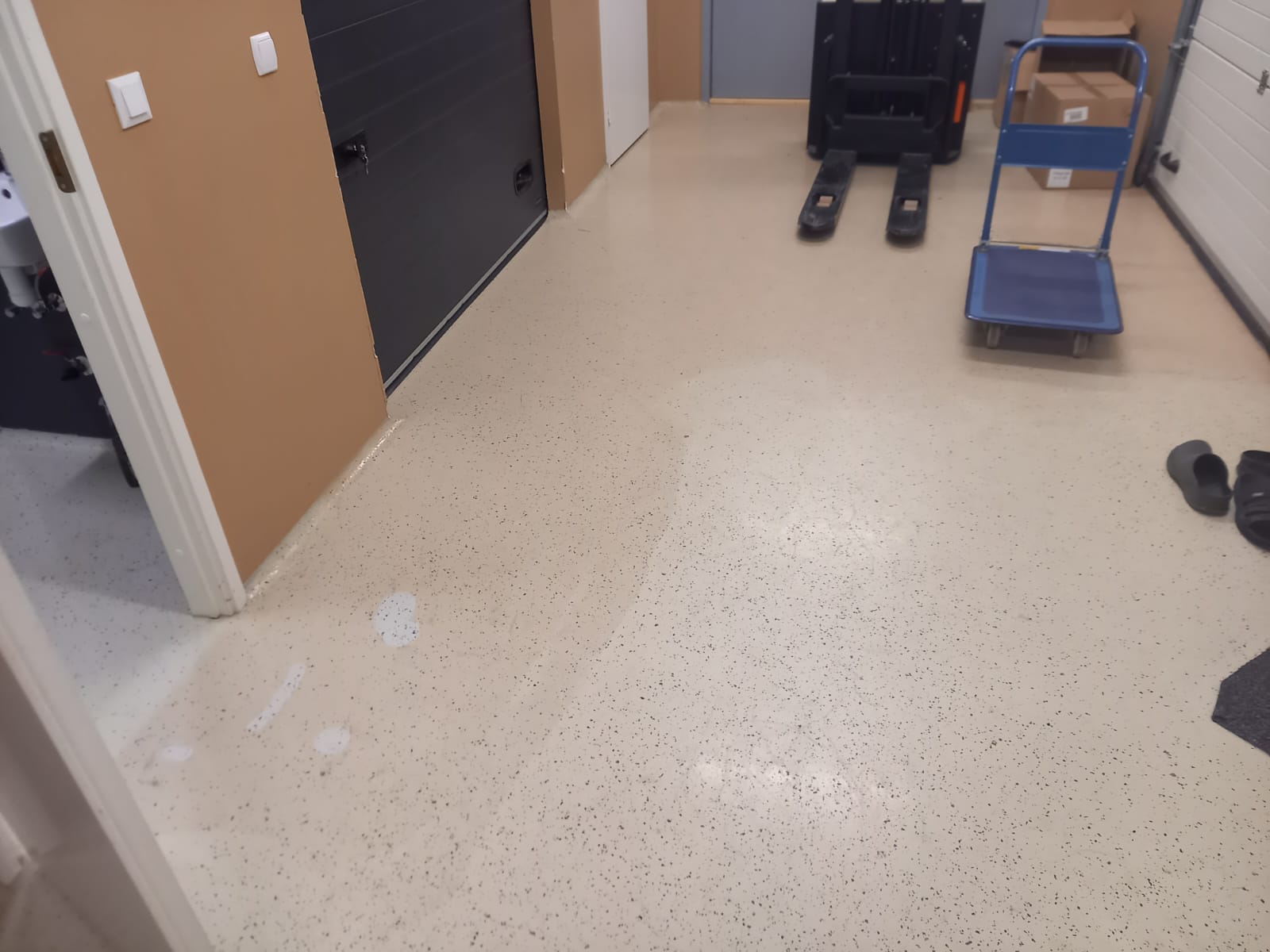

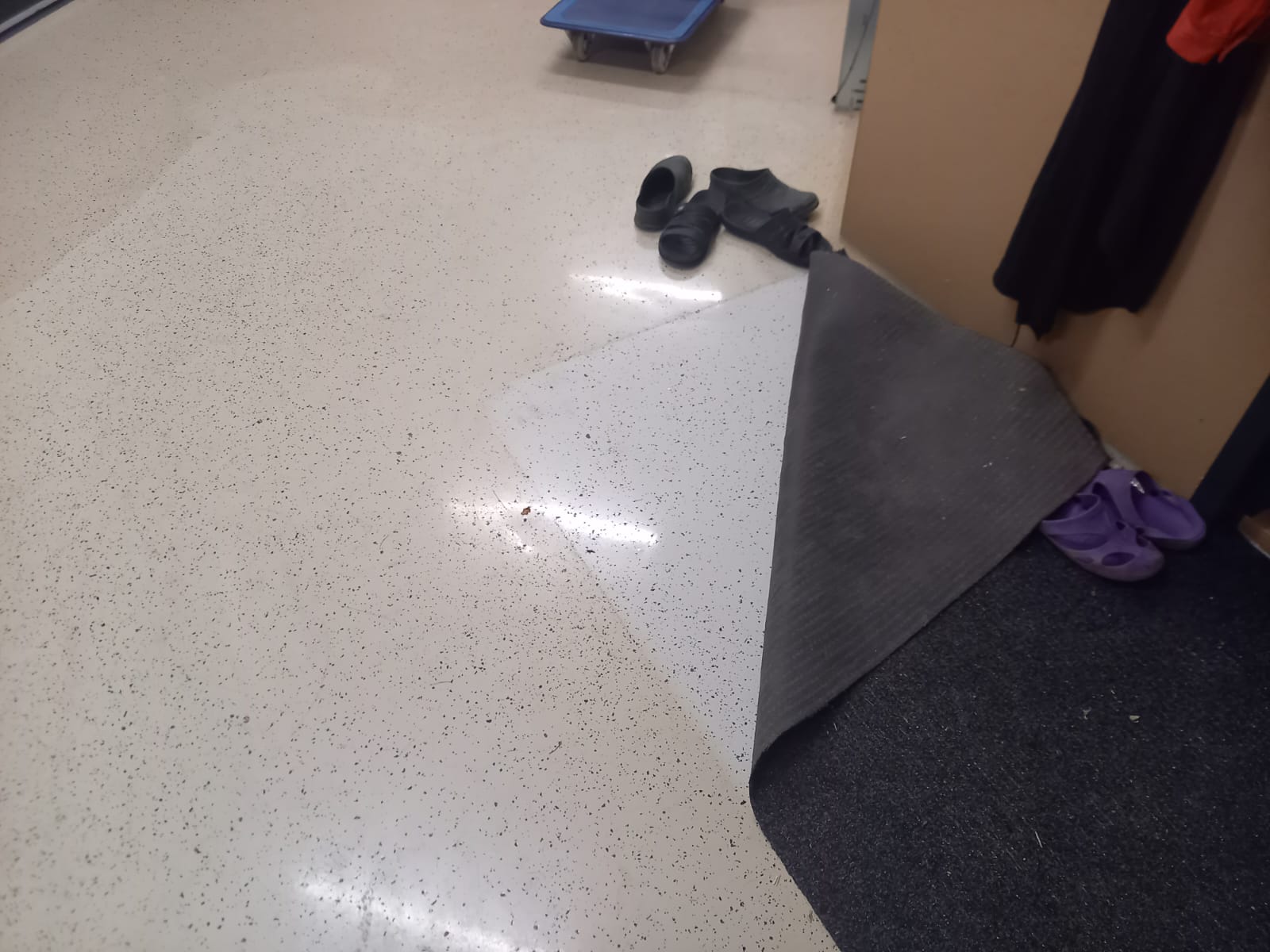

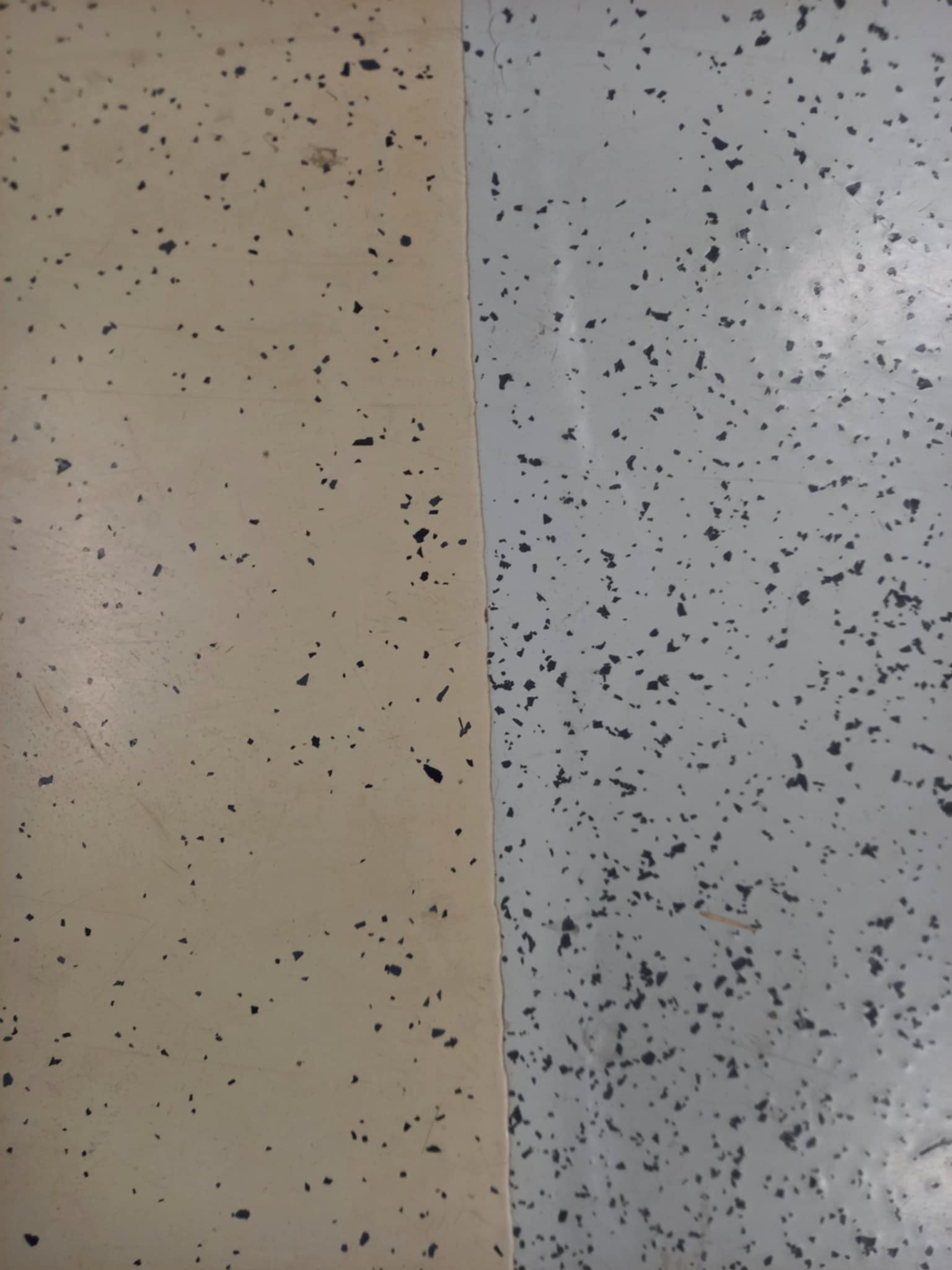

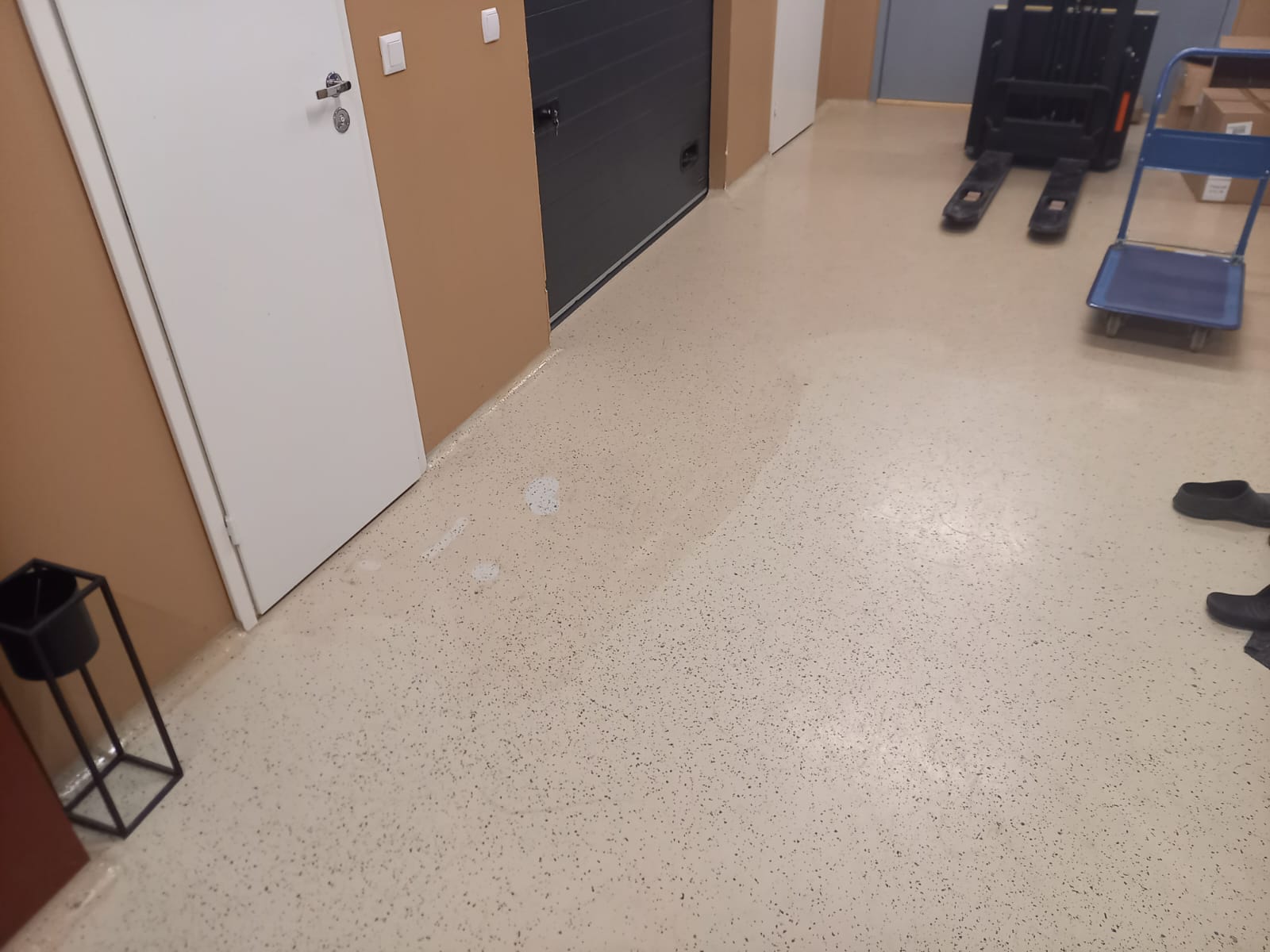

Kohe pärast põranda kõvenemist hakkas põrand värvust vahetama- põrand tuhmus ning muutus matiks ja pruunakaks. Vetsu põrand (mis on ühenduses ülejäänud põrandaga), paranduskohad ja porimati alune on ilusad heledad ja läikivad (nagu see välja peaks nägema). Ülejäänud põrand on jaotuvalt kahte eri pruuni värvust.
Valamiseks on kasutatud epoksüpinnakatte segu, pealislakki eraldi peale pole pandud. 2016. aastal valati esimest korda hoonesse epoksiidpõrandad, ka sinna pealislakki ei kantud ehk tehnika on täpselt sama, mis 5 a. hiljem valatud põrandal. Küll aga näeb vana põrand palju värskem, ilusam, heledam ja läikivam välja kui uus põrand.
Vana põrandaga ruumis on meetööde tegevus ja raskete esemete/ masinate hoiustamine palju suurema kaaluga kui uue põrandaga ruumis.

Mis võib olla selle pruuni värvuse tekkepõhjus? Miks osa põrandast on ilus ja osa on muutunud tuhmiks ja pruuniks ning seda ka omakorda kahte erinevat värvust?

Jään ootama kõiki erinevaid vastuseid ja arutelusid minu küsimustele!:)

Suured tänud juba ette!!

[ping]

.... porimati alune on ilusad heledad ja läikivad (nagu see välja peaks nägema).
Ülejäänud põrand on jaotuvalt kahte eri pruuni värvust. .....
Mis võib olla selle pruuni värvuse tekkepõhjus? Miks osa põrandast on ilus ja osa on muutunud tuhmiks ja pruuniks ning seda ka omakorda kahte erinevat värvust? ...

Kui porimati all ja selle kõrval on sama segu kasutatud, siis tõenäoline värvimuutuse põhjus on UV kiirgus.
Kuna porimatt ei ole UV kiirgust läbi lasknud, siis selle all värvimuutust ei ole.
Kui sellel ruumil suuri aknaid ei ole, siis saavad olla UV kiirguse allikaks need samad põrandalt peegelduvad (halvad) laelambid, mis ilma akendeta koridoris tavaliselt pidevalt põlevad.
Lampide lumnofoor kihi vananedes suureneb emiteeritav UV kiirgus.
Miks mingi põrandasegu on UV kiirgusele tundlikum kui teine, on keemikute teema.

Võib ka olla, et segud on vastavalt kasutuskohale erinevad ja välialade segu on UV kindlam kui siseruumisegu.

[alarpiirfeld]

Tere. Üks peamisi põhjuseid, miks epoksüvaik muutub kollaseks, on selle keemiline struktuur. Epoksüvaigud sisaldavad aromaatseid eetrieid ja on oksüdeerumise suhtes tundlikud. Oksüdeerumisprotsess viib kromofoorsete rühmade, näiteks kinooni ja karbonüülide moodustumiseni, mis neelavad valgust nähtavas spektris ja muudavad materjali kollaseks. Seda reaktsiooni kiirendavad kuumus ja hapnik. Kõvendite ja lisandite valik mängib samuti epoksüvaigu kolletumisel olulist rolli. Need võivad kolletumisele kaasa aidata. Vabade amiinide olemasolu kõvendi koostises võib kõvenemisprotsessi ajal põhjustada lokaalset kuumenemist, kiirendades vaigu oksüdeerumist ja kollasust. Teatud ühendid, näiteks fenoolsed ühendid, on oksüdeerumisele vastuvõtlikud ja võivad UV-valguse või kuumuse käes kollasust süvendada. Teine oluline epoksüvaigu kollasuse põhjus on kokkupuude UV-valguse ja kõrgete temperatuuridega. See viib struktuuride moodustumiseni, mis neelavad valgust ja põhjustavad kollasust. Samuti võivad kõrged temperatuurid kiirendada vaigu termilist lagunemist, mille tulemuseks on värvimuutused. See on eriti problemaatiline välistingimustes kasutamisel, kus materjal on pidevalt päikesevalguse ja muutuvate temperatuuride käes. Kolletumist võivad põhjustada ka tooraines olevad lisandid või tootmisprotsessist pärit jääkkatalüsaatorid, mis viivad kollasuse kombinatsioonide moodustumiseni. Toorainete kõrge puhtuse tagamine ja katalüsaatorite põhjalik eemaldamine aitab seda probleemi leevendada.
Epoksüvaigu kollasuse vastu võitlemiseks saab kasutada mitmeid strateegiaid. Üks tõhus lähenemisviis on kasutada kvaliteetseid kõvendeid ja lisandeid, mis on vähem altid kolletumisele. Anhüdriidkõvendid on tuntud oma suurepärase vastupidavuse poolest termilisele ja UV-vananemisele. UV-stabilisaatorite ja antioksüdantide lisamine koostisse võib kolletumise teket oluliselt edasi lükata. Need lisandid neelavad UV-valgust ja eemaldavad vabu radikaale, vähendades seeläbi oksüdatsioonikiirust. Teine lahendus on kõvenemisprotsessi optimeerimine, et minimeerida lokaliseeritud kuumenemist ja tagada täielik polümerisatsioon, mis võib vähendada kolletumise ohtu. Modifitseeritud struktuuriga epoksüvaikude, näiteks tsükloalifaatsetel ühenditel põhinevate, kasutamine võib parandada kolletumise vastupidavust. Epoksüvaigu kolletumine on keeruline probleem, mida mõjutavad selle keemiline struktuur, kõvendid, valguse ja kuumuse kokkupuude ning lisandite olemasolu. Nende tegurite mõistmise ja sobivate lahenduste rakendamise abil, näiteks kvaliteetsete lisandite kasutamise ja kõvenemisprotsessi optimeerimisega, on võimalik parandada epoksüvaigu kolletumise vastupidavust.
Aga vaevalt see teadmine nüüd enam midagi aitab. Lugupidamisega. Alar Piirfeld

[Urmas]

Aga vaevalt see teadmine nüüd enam midagi aitab. Lugupidamisega. Alar Piirfeld

Kas see pikk jutt tähendab põhimõtteliselt seda, et teema algatajal ei ole alust/põhjust tööde teostajale pretensioone esitada?

[madis64]

Kas see pikk jutt tähendab põhimõtteliselt seda, et teema algatajal ei ole alust/põhjust tööde teostajale pretensioone esitada?

Pigem tuleb lähtuda sellest, et aastal 2021 tehtud tööde osas on pretensioonide esitamise aeg möödunud?

Midagi läks tegijatel toona nihu ja kes seda juurpõhjust enam välja juurdleb.
Kui on soov ühtlast pinda saada, tuleb tellida uus kate klausliga "sellist jama mitte enam tekitada".
